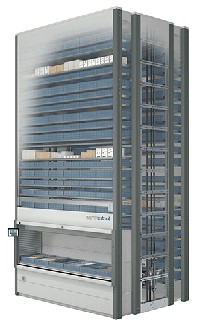

垂直提升柜

產品介紹
參數參考
優化優勢

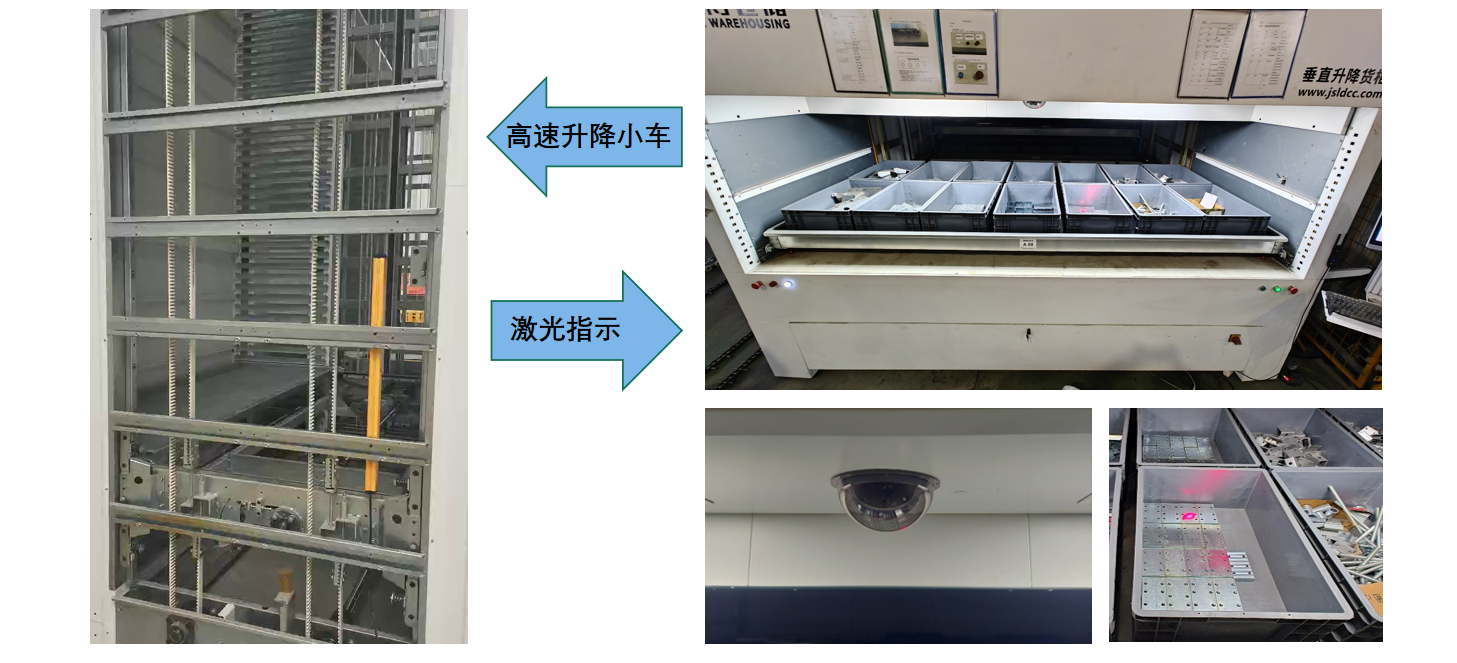

以托盤為存儲單元的模塊化倉儲，通過設備中間巷道升降小車的升降和水平運動

，貨物存放至設備前后擱架

。帶來99.9%的分揀準確性和85%的用地節省。

模塊化結構的垂直型倉儲設備

，遵循“貨到人”的原則

，以托盤為存儲單元，通過設備中間巷道升降小車的升降和水平運動

，將存放貨物的托盤取出或送至貨柜內合適的位置

。

存取口
存取口數量	位置	內置式/外置式	托盤底部距地面距離
1個	前	內置式	750mm
托盤
物料平均高度	可用托盤數量	提供的存儲面積	提供的存儲體積
140mm	85個/臺	221.14m²	30.95m³
220mm	56個/臺	145.69m²	32.05m³
存取速度
		空載	滿載
托盤平均提取時間		35sec	39sec
托盤提取時間		45sec	52.5sec

工作條件

電源：三相交流電 380V ±5%；50Hz	設備噪音：設備整機噪音<70 dB
壓縮空氣：不需要	工作環境溫度： 5℃-40℃
工作制度：每周 7×24 小時	環境相對濕度：≤80%

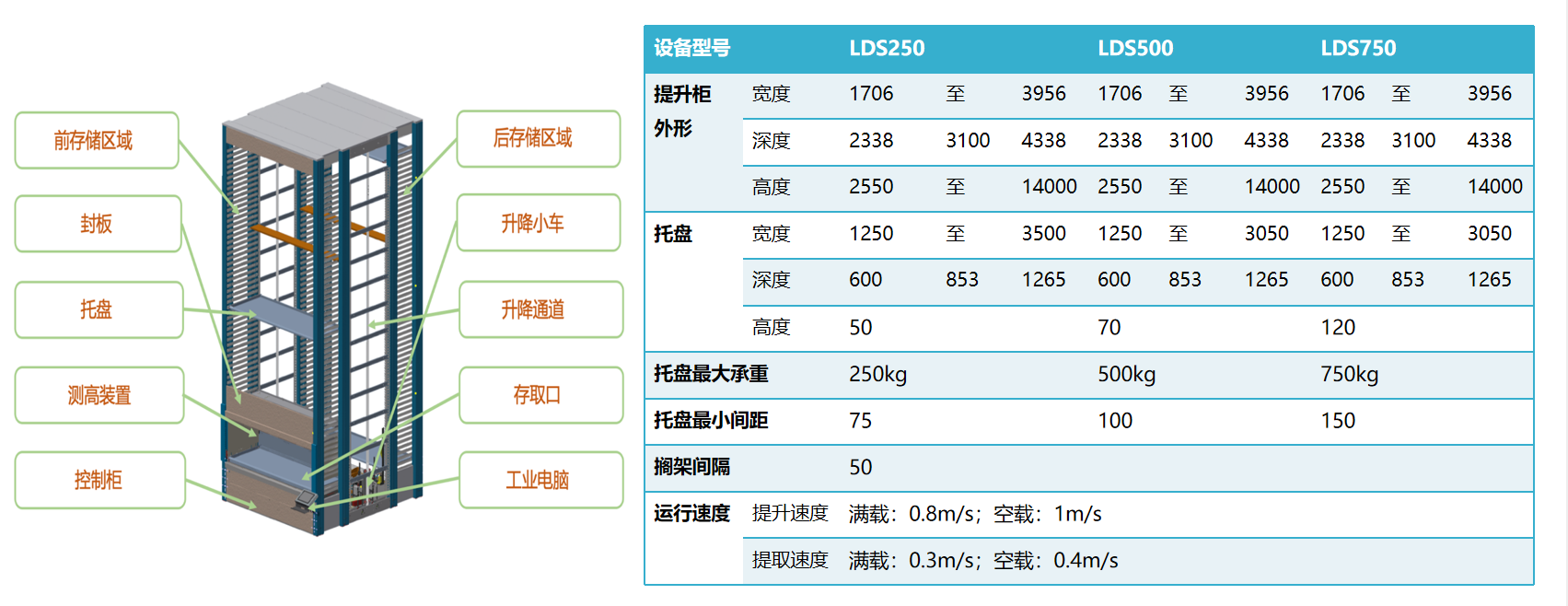

產品型號		LDS500-3050853120-10000
貨柜尺寸	設備高度	10000mm
	設備寬度	3504mm
	設備深度	3100mm
	安裝需要高度	11200mm
托盤尺寸	托盤寬度	3050mm
	托盤深度	853mm
	托盤高度	120mm
載重	單托盤載重量	500kg/個
	貨柜自重（不含托盤）	4800kg/臺
	托盤自重	78kg/個
	貨柜自重（含68個托盤）	5304kg
	設備滿載（按68個托盤計算）	34000kg
	實際配置總重(Qactual)	39304kg
地面承重要求	每個承重立柱的表面積(S)	251cm²
	貨柜的占地面積(A)	10.86m²
	所提供配置下的平均樓面載荷	3919kg/m²
電源	電源	三相五線制，AC380V 10KVA 【用戶按要求在貨柜安裝點5米內提供電源接入點】
	頻率	50/60Hz
	功率	10kw
操作面板	屏幕尺寸	15英寸
	分辨率	1920×1080
	輸入接口	HDMI
	操作系統	Windows 10操作系統
	觸摸屏	高清一體化電容工業觸摸顯示器
	網絡通訊接口	RJ45以太網

配置清單

序號	名稱	規格型號	數量	單位
1	立體貨柜主體	高度：10000mm	9	套
		寬度：3504mm
		深度：3100mm
2	托盤	寬度：3050mm	612	只
		深度：853mm
		載重：500kg
3	倉儲管理系統等所有軟件系統		1	套
4	動態高度管理系統 、重量監控系統		9	套
5	高度測量光柵		9	副
6	安全保護光柵		9	副
7	掃碼槍及觸摸控制臺		9	套
8	激光物料指示裝置		9	套
9	防撞護欄		1	套
10	包裝及運輸
11	安裝、調試及培訓
12	質保期12個月

序號	名稱	品牌	規格	數量/臺	備注
1	工控主機	JWS	JWS-LPC501-CC2	1臺	配15寸觸摸屏
2	P L C	西門子	S7-1200	1個
3	變頻器	安川	CH700/GA700	各1
4	安全光幕	萊恩	MC系列	1副
5	測高光柵	信索	SDG20	1副
6	槽型傳感器	西克	WF30-40B416	1組	高度定位
7	減速電機（帶編碼器）	SEW	5.5Kw	1	升降驅動電機
8	減速電機（帶編碼器）	SEW	0.75Kw	1	進出驅動電機
9	齒輪減速電機	SEW	0.37 Kw	1	開門電機
10	同步帶	麥高迪	14M	4

產品列表

垂直提升柜

以托盤為存儲單元的模塊化倉儲

，通過設備中間巷道升降小車的升降和水平運動，貨物存放至設備前后擱架

。帶來99.9%的分揀準確性和85%的用地節省

了解更多

垂直回轉柜

基于鏈斗式升降機的運作

，以箱斗為存儲和認址單元，智能篩選路徑

，以較快的速度將存儲的物品傳送操作口

。帶來99.9%的分揀準確性和60%的用地節省

了解更多

小型立庫Miniload

兩側裝有立式貨架，中間采用軌道式行走輕型碼垛機器人，由管理軟件WMS下達指令

，實現貨架上物料箱的”一對一”的自動存儲

。配備標準底座，無需地面鉆孔

，靈活部署

了解更多

水平回轉柜

基于橫置式鏈斗升降機原理

，水平方向往復移動存儲料斗，可限度利用空間的深度

。反應速度快

、吞吐量高的揀選倉儲系統。一名人員每小時可在每個工作站完成20至400個貨位作業

。

了解更多

智能選層檔案柜

輕量化智能化便捷化的文件儲存需求基于垂直回轉貨柜的類似運動原理采用鏈斗式升降機的運作

，結合RFID射頻技術與高品質工控屏

了解更多

抽屜檔案柜

抽屜式智能檔案柜管理系統是基于物聯網體系架構，控制系統采用32位ARM處理器和超靜音驅動技術研制開發的新產品

，具有庫存管理規范

、在柜狀態實時監控、實時盤點準確率高的優點

。

璀璨人生免费观看完整版,1080电影网,中央电视台5套在线直播,成全免费下载大全软件代码,湖南卫视在线观看,2024免费tv电视版本下载,下载歌曲大全5000首,快乐大本营2021在线看观看免费,手游传奇,50首怀旧经典老歌,英雄联盟官网,一个好妈妈4中字头强华驿 ,厂舞最炫广场舞,爱情雨国语版全集,电视剧拳王,我的姐姐很逆天短剧免费观看,宫廷秘传

空間	可節省85%的用地空間
精確性	99.9%的揀選準確性
人力	節省2/3的操作人力
人機工程學	100%的人機工學、安全防護

產品展示

垂直提升柜
